ASUS GTX 670 DirectCU Mini: Vista da vicino

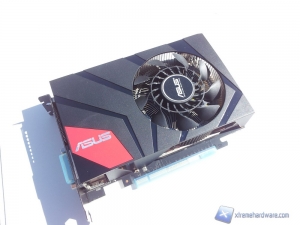

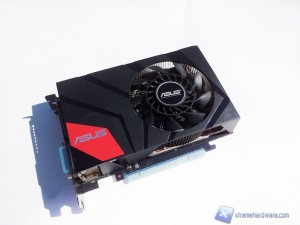

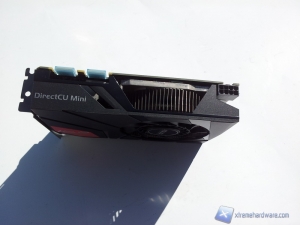

Eccoci quindi giunti alla caratteristica più importante della ASUS GTX 670 DirectCU Mini, ovvero le sue dimensioni ultra compatte. Come abbiamo già detto in precedenza, in questo caso non è il PCB ad essersi adattato al dissipatore ma il dissipatore ad essersi adattato al PCB, pertanto la DirectCU Mini misura solo 17cm di lunghezza per 12cm di larghezza e occupa due slot PCI-e, tenendo quindi in considerazione che una scheda madre mini ITX è grande 17x17cm tale scheda video risulta perfetta per un mini PC da gaming.
Il sistema di dissipazione è composto principalmente da tre parti, la cover, la ventola e il corpo dissipante.

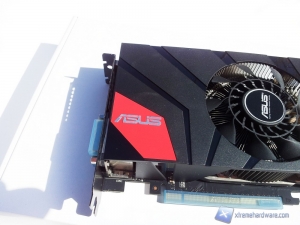

La cover è molto semplice. Seppur perfettamente rettangolare è resa molto aggressiva dalla colorazione principale nera opaca e dai dettagli in nero lucido, rossi e argentati.

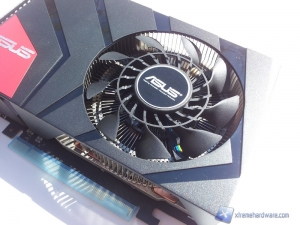

La ventola, ha una conformazione abbastanza particolare a cui ASUS ha attribuito il nome di CoolTech. Potremmo definirla come un ibrido tra una ventola radiale e una standard poiché delle 18 pale che la compongono solo la metà si estendono per tutto il relativo foro sulla cover.
In questo video realizzato da ASUS potrete notare i benefici apportati dal nuovo design proprietario:
http://www.youtube.com/watch?v=totFkHQftaI
Il corpo lamellare è il vero e proprio sistema DirectCU dato che la parte principale in rame, posta proprio sotto la ventola, è appunto a diretto contatto con la GPU, il resto della componentistica è raffreddato da un frame in alluminio attraverso dei pad termici. Non sono presenti heatpipes, tuttavia l’efficienza di dissipazione è garantita da un’ampia vapor chamber, che si estende al di sotto di tutto il dissipatore radiale. La vapor chamber, o camera di vapore, permette di distribuire al meglio il calore sprigionato dalla GPU a tutte le alette del dissipatore radiale, probabilmente molto meglio di quanto si poteva fare con delle comuni heatpipes. ASUS si è davvero ingegnata per la realizzazione di questo dissipatore ultracompatto, che dovrà tenere a bada una GPU potente come quella presente nelle GTX 670.
Date le ridotte dimensioni il dissipatore è fermato al PCB solamente attraverso 6 viti.
La scheda video è predisposta per il 4way SLI scheda madre permettendo e richiede solo un connettore d'alimentazione 8pin per il corretto funzionamento.

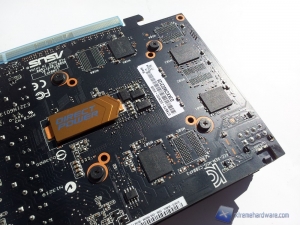

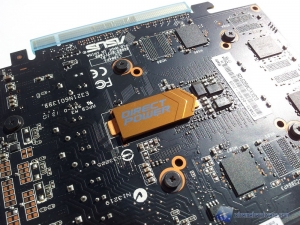

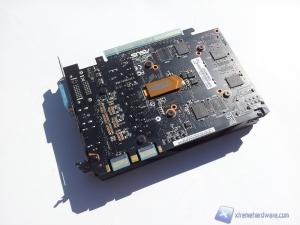

Nella parte posteriore del PCB è presente il sistema Direct Power che consiste, in poche parole, in una sorta di ponticello in rame che trasporta direttamente la corrente dalle fasi di alimentazione alla GPU. Limitando le temperature del PCB. Le 4 fasi di alimentazione adottano il tipico design ASUS con componenti Super Alloy, caratterizzati da una aspettativa di vita fino a 2,5 volte superiore rispetto al design reference NVIDIA.

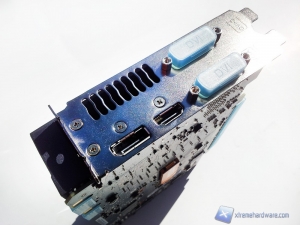

Per quanto riguarda le uscite video disponibili troviamo due porte DVI, una HDMI 1.4a e una Display Port.
Vi riportiamo di seguito le caratteristiche tecniche della scheda video ASUS oggetto della recensione anche in relazione alle altre proposte ASUS basate su Nvidia GTX 670:
Come possiamo notare l'incremento della frequenza della GPU rispetto alla versione reference è davvero minimo, solo 13MHz, mentre la frequenza delle memorie è rimasta invariata.
