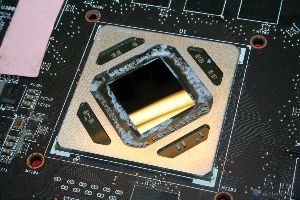

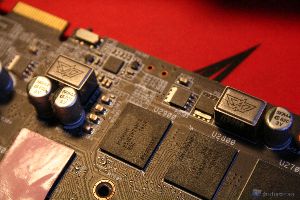

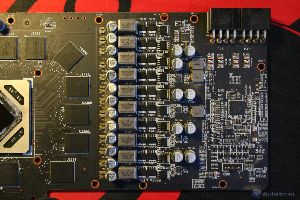

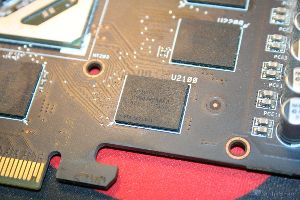

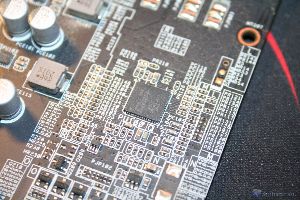

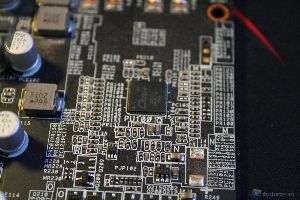

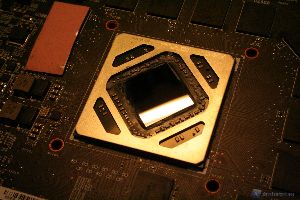

In questo capitolo osserveremo i due dissipatori e li metteremo a confronto. Partiamo dal PCB della scheda video ASUS 797DC2T “TOP”:

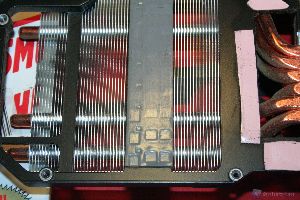

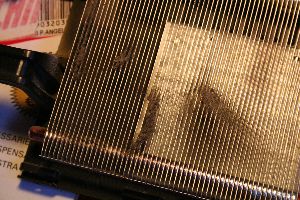

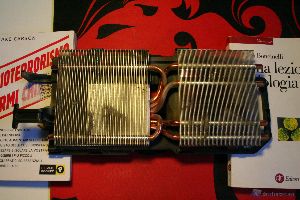

Qui invece osserviamo il dissipatore del modello ASUS, dopo un utilizzo di qualche mese in un ambiente polveroso. Come si nota, sono presenti dei pattern che mostrano chiaramente che la superficie dissipata non è uniforme, e questo come vedremo porterà a qualche problema anche sui VRM.

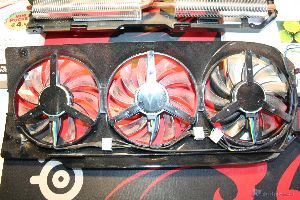

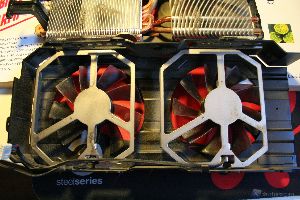

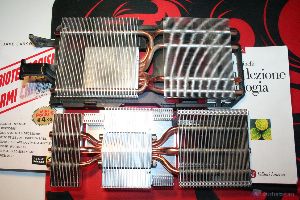

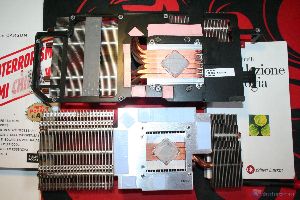

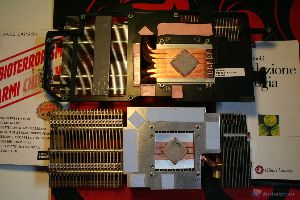

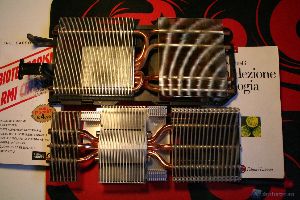

Ora invece vi mostriamo i due dissipatori, Gigabyte ed Asus a confronto:

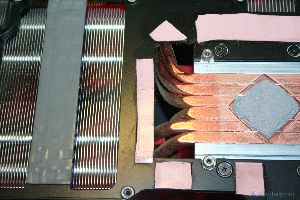

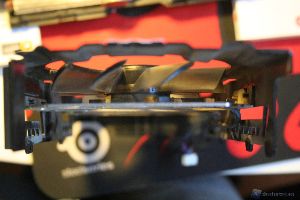

Particolare della dissipazione dei VRM della Asus

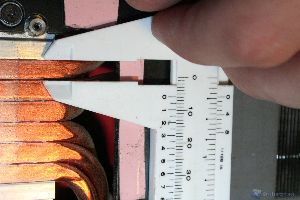

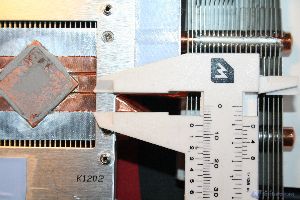

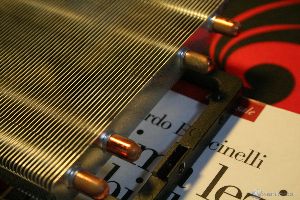

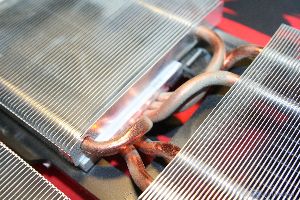

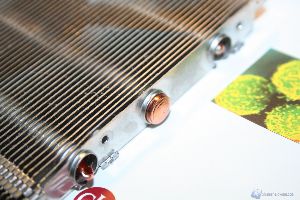

Abbiamo anche misurato il diametro delle heatpipes, prima Asus e poi Gigabyte:

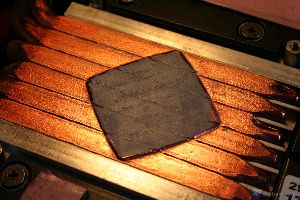

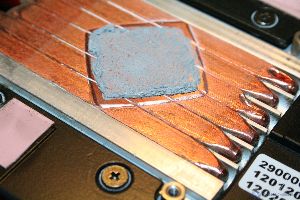

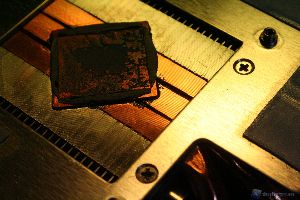

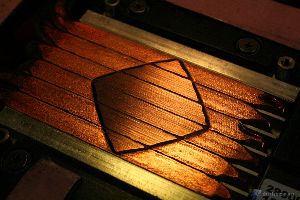

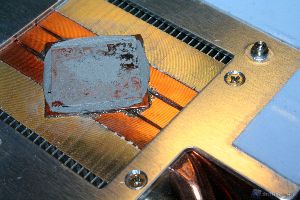

Ora dei particolari dell’impronta della pasta termica sulla base di contatto:

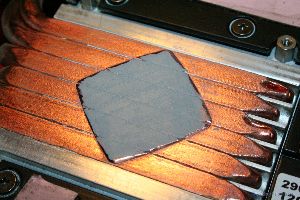

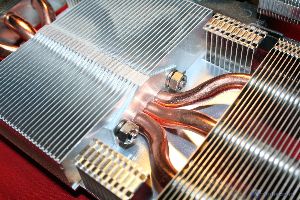

Ecco una buona base per un contatto ottimale:

La soluzione Asus, come si evince, sembra essere leggermente più potente, anche se come vedremo la situazione si complica per via di un design, se vogliamo, non idoneo alla dissipazione specifica delle fasi di alimentazione delle 7970. Il modello Gigabyte, date le tre ventole di minor diametro rispetto alle Asus, risulta invece essere più adatto a questa scheda grafica, ed infatti viene enormemente premiato anche sulla dissipazione delle fasi. Il problema, se vogliamo, è anche che Asus ha dotato il modello TOP di più fasi, e questo, unito alla problematica della dissipazione sulle componenti secondarie, ha peggiorato i risultati complessivi. Bisogna inoltre considerare un alto fattore importante che è il numero di slot occupati: la Asus sfrutta un sistema di dissipazione tri-slot, contro circa 2 slot e mezzo del dissipatore della Gigabyte. L’ingombro della scheda video diventa fondamentale quando dobbiamo installare più di una scheda video.
